转子流量计附加功能及其他结构形式

2014-02-12 14:13

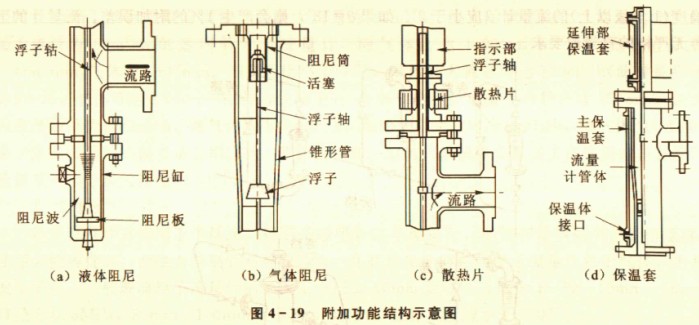

浮子流量计因工作场所的需要,基本的结构在满足不了工况要求时,很多企业在流量计上增加了一些附加功能结构。当被测流体有脉动时,会造成浮子上下振动从而使测量无法正常进行,为此增加了阻尼机构从而使浮子的振动大大下降,结构如图4-19(a)、(b)所示。当测温度较高的流体时,为降低温度对磁钢与二次仪表的影响,加装了散热片。结构如图4-19(c)所示。当测量高黏度介质时,为降低输送粘度往往对介质进行加温,在此情况下对流量计也要求保温,保温型的结构如图4-19(d)所示。

    其他结构型式

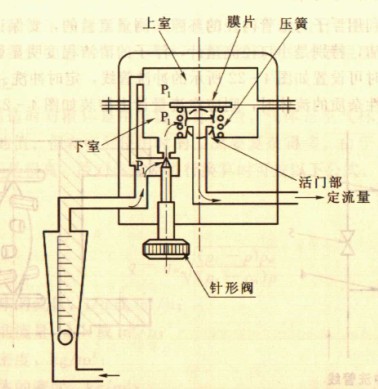

吹流型浮子流量计与小型自力式差压调节器组成一体,使动力源压力波动或下游参数变化扰动引起的流量变化自行调节,使之保持恒定的流量,其原理如图4-20所示。
