金属管浮子流量计智能检测控制系统研制

1 金属管浮子流量计概述

浮子流量计按其锥形管制造材料的不同．可分为玻璃管、塑料管和金属管三种。金属管浮子流量计相对于玻璃管和塑料管而言．没有锥管破裂的风险．使用温度和压力范围更宽．而且还具有玻璃管和塑料管浮子流量计没有的信号远传功能．因此应用更加广泛。按其信号传输的方式不同．金属管浮子流量计又分为就地指示型和远传型 就地指示型即通过指针直接指示流量。远传型又分为气远传和电远传两种．气远传浮子流量计的特性与电远传浮子流量计相似．只是远传信号是0．02～0．1MPa的气压信号。目前信号远传方式还是以电远传为主．最常用的电远传金属管浮子流量计的结构是在就地指示型的基础上．再通过特定的机械结构带动差动变压器或者角传感器等．将浮子的位置信号转换为差动变压器的铁芯或者角位移传感器等的角位移．再转换成标准电流、电压信号输出。工业生产中。金属管浮子流量计主要用于复杂、恶劣环境条件下对高温、高压介质及其他各种介质条件的流量测量。它除了用于工业原料配比计量外．还能传输标准信号进行过程控制、流量检测或直接与记录仪和显示仪配套使用、计量累计流量等

2 智能检测控制系统硬件结构

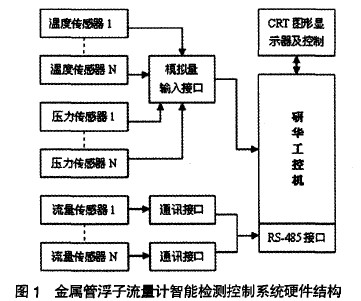

金属管浮子流量计可进行气体和液体的流量测量。在金属管浮子气体流量计检测控制系统中．对温度、压力、流量等数据均有较高的精度要求．且要求工作状态稳定、可靠性高、人机界面友好。因此．本系统开发中采用了以研华工控机IPC610系列的硬件系统配以KingView组态王应用软件平台构成智能型检测控制系统．实现了数据实时采集与控制。系统硬件结构如图1所示


该金属管浮子流量计智能检测控制系统集计算机技术、控制技术、通信技术于一体，形成一种新型控制方式，具有高精度、高稳定性、高可靠性等优点．性价比高。实践证明，该智能型检测控制系统应用于重庆耐德工业集团生产的金属管浮子流量计后．大大提高了其流量计在实际应用中的检测精度和稳定性．经济效益显著。
