浮子流量计的选型2013-12-05 11:22
1.浮子流量计选型要求

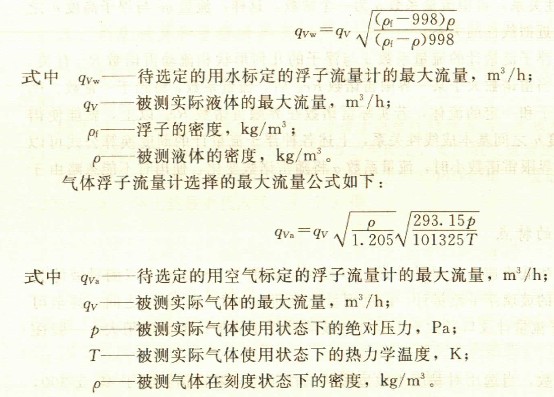

(1)可以按照使用目的、流体性质、实际状态等来选择流量计的类型和结构,如方便使用,需要现场指示的,则可以考虑价廉的带有透明防护罩的玻璃浮子流量计,一旦玻璃锥管破裂,防止流体正向喷射。用于介质为气体时,应选用带导向杆、带棱筋导向的流量计,避免因操作不慎,浮子击碎锥管。现场如果温度、压力较高,则可选用现场指示型的金属管浮子流量计。 (2)当需要用远传输出信号作总量积算或流量控制时,应选用有电信号输出的金属管浮子流量计。如现场有防爆要求并有控制仪表用气源时,可选用有气动信号输出的金属管转子流量计。即使选用有电信号输出的金属管浮子流量计,也必须选用防爆型仪表。 (3)根据使用介质密度选用流量计的流量范围,流量范围应按实际使用介质密度换算后的值进行选择,如液体浮子流量计,其流量范围是按常温水的状态下进行刻度的。气体浮子流量计,流量范围是按20℃、101325Pa状态下进行刻度的。并且,这是认为浮子流量计的流量系数为常数的前提下得到的。 液体浮子流量计选择的最大流量公式如下: 2.浮子流量计的示值刻度选择 浮子流量计的示值刻度一般有三种形式:一种为直接流量刻度,即流量刻度的示值以标定示值直接用流量单位表示;一种为百分刻度,百分刻度示值以百分率表示,同时需要在铭牌上给出100%时的流量;还有一种为毫米(mm)刻度,需要给出流量单位并给出标定的曲线图。 3.浮子流量计的黏度影晌 选择浮子流量计时应考虑黏度的影响,从浮子流量计的特性可以看出,有的流量计的流量系数容易受到流体黏度的影响,选用时应根据实际流体的黏度变化情况,选用稳定型浮子形状或有黏度修正资料的浮子流量计产品。 上一篇:浮子流量计的特性及特点 下一篇:浮子流量计的量程换算 |
