浮子流量计的量程换算

2013-12-09 14:11

    浮子流量计的量程换算是当浮子的几何形状完全一致,改变浮子的材料,就可以改变浮子的密度,即改变浮子流最计的量程。
设检定时用的浮子材料密度为ρf0,改量程后用的浮子材料密度为ρf,则改量程后的流量值为

    由式(9-21)可知,如果ρf>ρf0,即浮子材料的密度增加,则浮子流量计的量程扩大;如果ρf<ρf0,则浮子流量计的量程将缩小。表9-5所列为部分浮子材料的密度值。
当浮子材料、被测介质等都和检定时不同,那就需要同时修正由于介质引起和浮子材料密度不同时引起的流量变化了。
表9-5  浮子材料密度值ρ
材料名称 胶木 玻璃 不锈钢
密度值ρ/kg·m-3 1450 11350 2861 8900 2440 7920

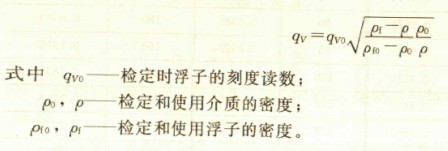

如果浮子的材料、被测介质等与检定是不同的,应该同时修正由介质引起的和浮子密度不同引起的流量变化:

式(9-22)和式(9-23)虽然有不同的形式,实际上竞义是相同的。式(9-22)表示的是先在位定介质ρ0下对浮子密度进行修正,即修正到检定介质ρ0在使用浮子ρf时的刻度值,然后再在ρf浮子密度下对介质进行修正。而式(9-23)表示先在检定浮子ρf0下对介质进行修正,即修正到使用介质ρ在检定浮子ρf0时的刻度值。然后再对ρf浮子进行修正。简化后可以用下列公式来表示:
