浮子流量计工作原理

2013-12-17 16:10

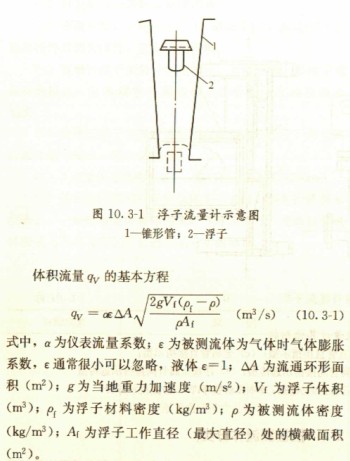

报据浮子在谁形管内的高度来测量流量,如图10.3-1所示。利用流体通过浮子和管璧之间的间隙时产生的压差来平衡浮子的重量,流量越大,浮子被托祷越高,使其具有更大的环隙面积,也即环隙面积随流量变化,所以一般称为面积法。它较多地利用于中、小流量的测量,有配以电远传或气远传发信器的类型。

    当浮子的几何形状和材料、被测流体密度一定时,并且雷诺数大于某界限值,则α为常数;当被测介质为气体时需乘以气体膨胀系数ε,一般ε很小而被忽略;当被测介质为液体时ε=1。若α为常数则可认为体积流量qv与流通环形面积△A成正比。
流通环形面积与浮子高度之间的关系

式中,d为浮子最大直径(m);h为浮子从锥管内径等于浮子最大直径处上升高度(m);β为锥管的圆锥角;a、b为常数。
    当锥角β较小时,可认为△A与h呈线性关系,即体积流量与浮子位移呈线性关系。
