液体流量计的检定

2014-02-21 11:04

1.容积法
    容积法检定系统如图4一24所示.首先打开阀5,使检定用介质通过流量计。调节阀1使浮子升到所要检定的流量点,待稳定后操作换向器2,使检定用介质在规定的时间内流入工作量器内,测出流人工作量器内的液体体积、温度和时间,计算出流量计在刻度状态下的实际流量qv
qv=V/t
式中:v—流入工作量器内的换算到流量计在刻度状态下的液体体积;
     t—流入时间。

2.称量法
    称量法检定系统如图4一25所示.首先打开阀5.使检定用介质通过流量计。调节阀2使浮子升到所要检定的流徽点.待稳定后操作换向器3,使检定用介质流入称量容器内,测出流入称量容器内的液体质量 .温度及流入时间,计算出流量计在刻度状态下的实际流量qv.

式中:c—浮力修正系数;
     mN—检定时,标准秤的指示值;
     ρ—检定时,测得称量容器内液体的密度;
    ρa—检定时,环境大气密度;
    ρw—检定时,使用砝码的密度;如果检定时不用砝码,则c=ρ/ρ-ρa

3.标准表法

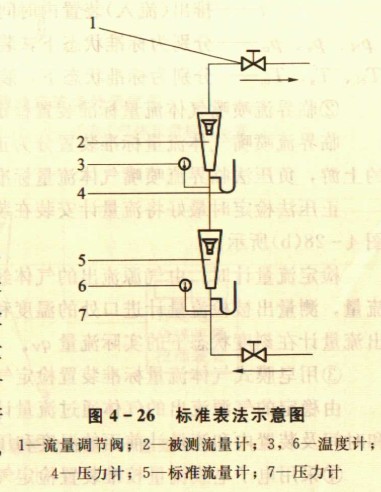

    标准表法检定如图4一26所示,标准表法是以标准流量计为标准和流量计进行比较。使用标准表法检定液体流量计时,其标准流量计和流量计一般应为同类型、同规格。检定时将标准流量计和流量
计串联起来,当检定介质通过标准流量计和流量计时,分别读取标准流量计和流量计的刻度流量.若检定时,检定用介质密度与刻度的介质密度不同,则实际流量qv应按公式进行修正。
