气体浮于流量计的检定

2014-02-22 15:39

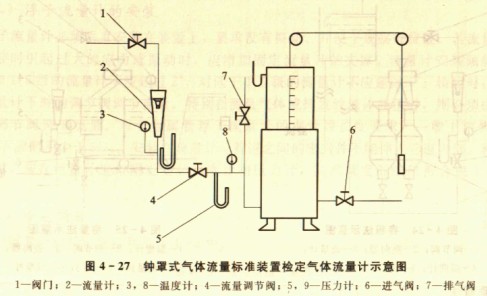

   ①用钟罩式气体流量标准装置检定气体浮子流量计如图4-27所示。

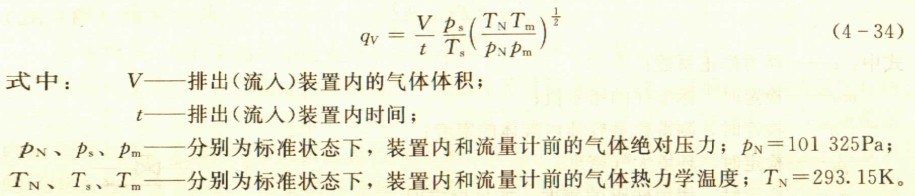

流量计的检定可以采用排气法或进气法。进气法是气体由气源经过流量计流入装置内;排气法则是气体从装置中经过流量计排出,测量排出(流入)气体的体积、排出(流入)的时间,以及装置内和流量计前面的气体压力和温度、计算出流量计在刻度状态下的实际流量qv。

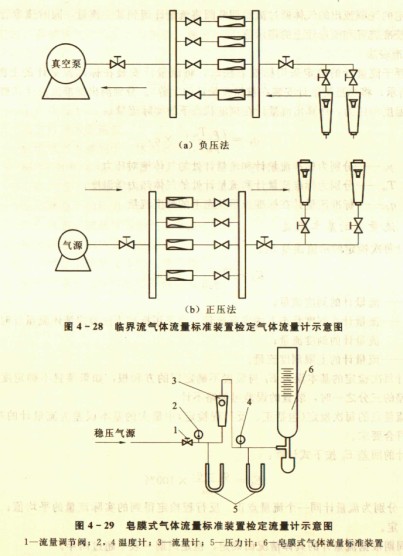

    ②临界流喷嘴气体流量标准装置检定气体流量计如图4-28所示。
    临界流喷嘴气体流量标准装置分为正压法和负压法,负压法检定时将流量计安装在装置的上游,负压法临界流喷嘴气体流量标准装置如图4-28(a)所示。
    正压法检定时最好将流量计安装在装置的下游,正压法临界流喷嘴气体流量标准装置如图4-28(b)所示。
    检定流量计时,由气源流出的气体经过临界流喷嘴,通过流量调节阀将流量计调到某一流量,测量出被检流量计进口处的温度和压力,由计算机计算出临界流喷嘴的流量。并计算出流量计在刻度状态下的实际流量qv。
    ③用皂膜式气体流量标准装置检定气体流量计如图4-29所示。
    由稳定的气源流出的气体通过流量计进入皂膜式气体流量标准装置,测出其气体的体积和时间及装置内和流量计前面的温度和压力,计算出流量计在刻度状态下的实际流量qv。

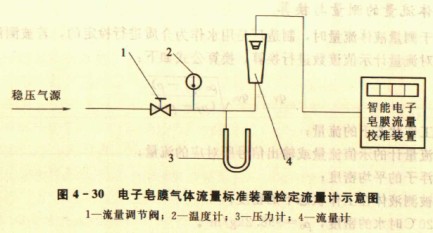

④采用电子皂膜流量校准装置检定气体流量计如图4-30所示。


    由稳定的气源流出的气体通过流量调节阀将流量计调到某一流量,同时读取智能式电子皂膜流量校准装置和流量计上的指示值。
    5.标准表法_

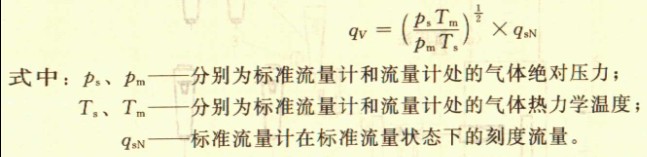

气体浮子流量计的检定采用标准表法时,将流量计安装在标准流量计的上游(也可按图4-26所示,将标准流量计安装在被检流量计的上游)。分别测出标准流量计和被检流量计进口处的温度和压力,计算出流量计在刻度状态下的实际流量qv:
