玻璃浮子流量计

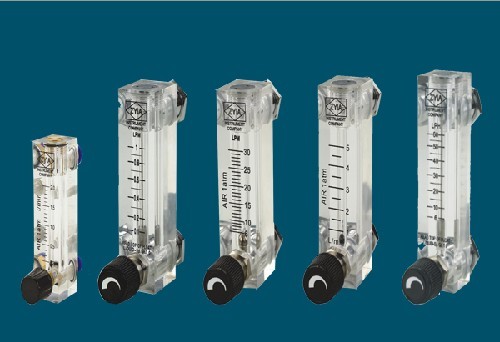

面板式玻璃浮子流量计介绍
一、面板式玻璃转子流量计技术参数
|
型号 |
测量范围 |
接口螺纹 |
精度 |
|
ml/min（液体） |
l/min（气体） |
|
LZM-4T |
6-60 8-80
30-120 40-400 |
0.1-1 0.2-2 0.25-2.5
1-4 1-10 1-12 |
￠6快插连接 |
±4% |
|
LZM-6T |
6-60 10-70GPH
16-160 25-250
80-400 100-500
100-600 200-800
100-1000 |
0.1-0.8 0.1-1.5
0.3-3 0.4-4
0.5-8 1-5
1-12 2-10
2-20 3-15
3-30 4-20
5-25 6-30
10-60 20-70
0.05-0.25m3/h |
内G1/4” |
|
0.04-0.4m3/h |
软管连接 |
|
LZM-8T |
2.5-25LPH
5-45LPH
6-60LPH |
0.16-1.6 m3/h
0.1-1 m3/h
0.2-2 m3/h |
内G1/4” |
|

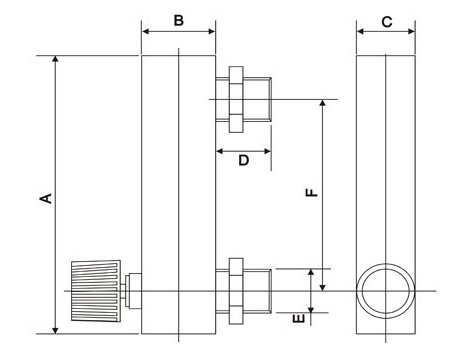

型号 |
尺寸 (mm) |
|
A |
B |
C |
D |
E |
F |
|
LZM-4T |
94 |
27 |
21 |
14 |
14 |
70 |
|
LZM-6T |
102 |
30 |
25 |
20 |
M18x1.5 |
77 |
|
LZM-8T |
110 |
25 |
25 |
20 |
M18x1.5 |
80 |
三、面板式玻璃转子流量计零部件材质及代码
|
有无调节阀 |
调节阀 |
接咀材质 |
接咀螺母 |
浮子材质 |
O形圈材质 |
T-有调节阀
O-无调节阀 |
黄铜
不锈钢 |
1. ABS塑料
2. PP 塑料
3. PVC 塑料
4. 黄铜
5. 黄铜镀铬
6. 不锈钢 |
1. ABS塑料
2. PP 塑料
3. PVC 塑料
4. 黄铜
5. 黄铜镀铬
6. 不锈钢 |
1.不锈钢
2.有机玻璃
3.玛瑙球
4.聚四氟乙烯 |
1- 硅橡胶
2-氟素橡胶
3-丁晴橡胶 |
