金属管浮子流量计
金属管浮子流量计哪家好介绍
金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构、M odular概念设计,因其具有体积小、压损小、量程比大(10:1)、安装维护方便等特点,故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。金属管浮子流量计的系列产品,针对不同的用户需求、不同场合,有多种测量形式供用户可选;按输出形式分有就地指示型、远传输出型、控制报警型;按防爆要求分类,又可分为普通型、本质安全型、隔离防爆型三种。金属管浮子流量计采用了国际先进的H oneyw ell无接触检测磁场角度变化的磁测传感器、并配以M otorola微处理系统,可实现液晶指示、累积、远传输出(4~20m A)、脉冲输出、上下限报警输出等功能,该智能变送器精度高、可靠性强,完全可以取代进口同类型仪表,且具有性价比高、多参数标定、掉电保护等特点。
金属管浮子流量计的设计制作还考虑了用户工艺流向要求,有垂直安装式、上进下出安装式、侧进侧出安装式、底进侧出安装式、螺纹连接式、水平安装式等安装方式可选。
结构及原理
金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构、M odular概念设计,因其具有体积小、压损小、量程比大(10:1)、安装维护方便等特点,故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。金属管浮子流量计的系列产品,针对不同的用户需求、不同场合,有多种测量形式供用户可选;按输出形式分有就地指示型、远传输出型、控制报警型;按防爆要求分类,又可分为普通型、本质安全型、隔离防爆型三种。金属管浮子流量计采用了国际先进的H oneyw ell无接触检测磁场角度变化的磁测传感器、并配以M otorola微处理系统,可实现液晶指示、累积、远传输出(4~20m A)、脉冲输出、上下限报警输出等功能,该智能变送器精度高、可靠性强,完全可以取代进口同类型仪表,且具有性价比高、多参数标定、掉电保护等特点。金属管浮子流量计的设计制作还考虑了用户工艺流向要求,有垂直安装式、上进下出安装式、侧进侧出安装式、底进侧出安装式、螺纹连接式、水平安装式等安装方式可选。
金属管浮子流量计由二部分组成:
◆传感器——测量管及浮子;
◆信号变送器——指示器;
传感器的触液材质有:不锈钢、哈氏合金、钛材、不锈钢衬P TFE;用户可根据不同的工艺压力及介质的腐蚀性要求,选择不同的触液材质,来满足工艺的耐压及介质防腐的需要。根据不同的测量要求,用户在选型时,可以选择不同的指示器组合,来实现不同的测量要求。具体指示器形式与其对应功能见指示器型谱表。

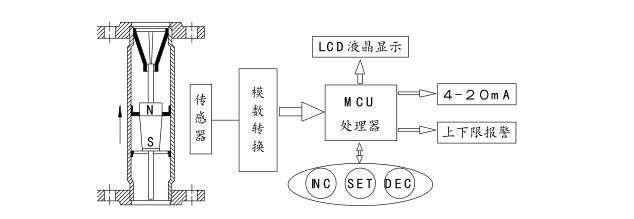

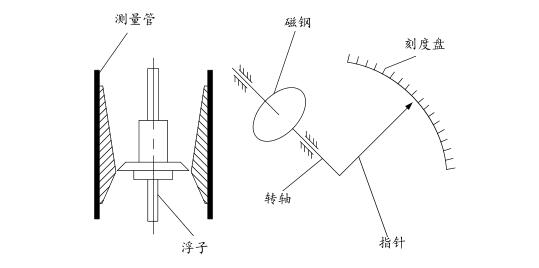

流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时,浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时,浮子即相对静止在某个位置,这个位置随浮子与锥管的环面积、流体流速而变化,浮子的位置即对应被测介质流量的大小。
特点
流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时,浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时,浮子即相对静止在某个位置,这个位置随浮子与锥管的环面积、流体流速而变化,浮子的位置即对应被测介质流量的大小。
模块化组合设计,维修方便,正常使用免维护
单轴、非接触新型磁耦合结构,信号传输更稳定
双行、大屏幕液晶显示瞬时、累积流量,可带背光
智能型具有掉电保护、数据备份及恢复功能
全金属结构,抗震、耐压、耐温、防腐
短行程、总高250m m ,设计安装更方便

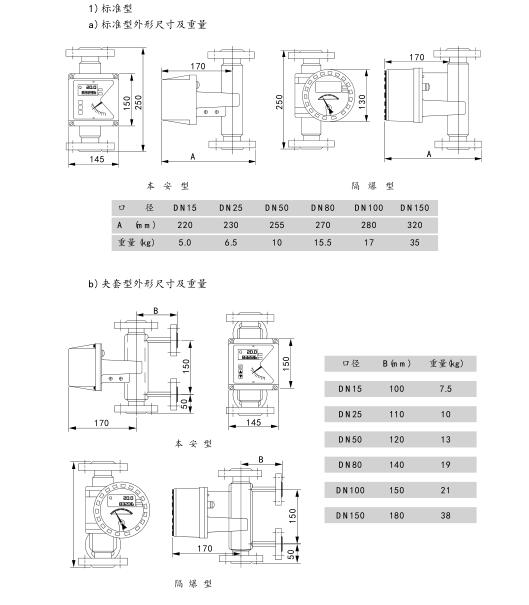

外形尺寸及重量
